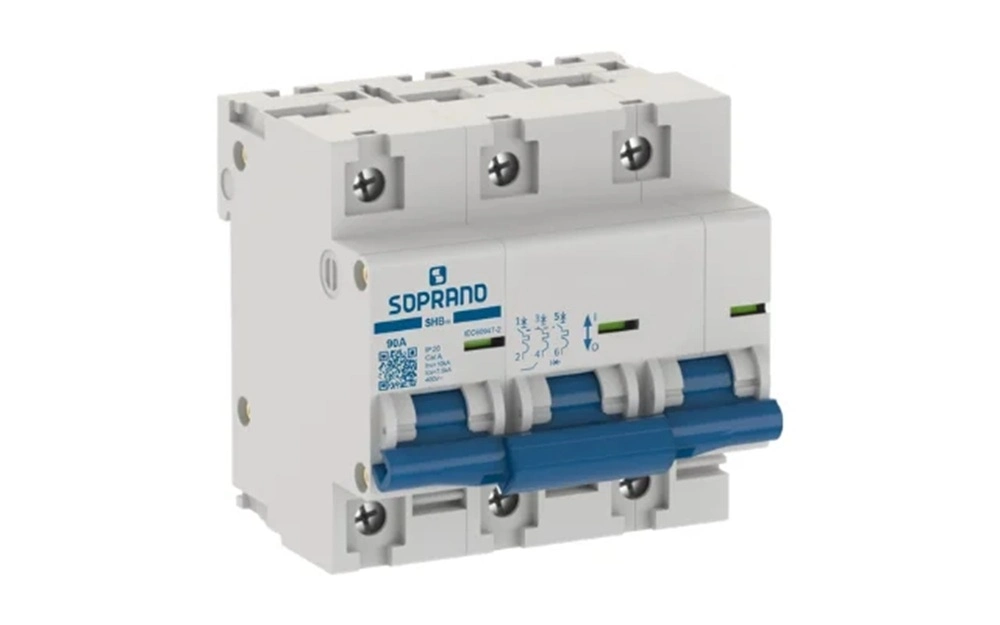

DISJUNTOR DIN 10KA 3X 90A TRIFÁSICO "C" SOPRANO SHB3 HII-090A

A linha de minidisjuntores SHB-HII proporciona proteção das instalações e dos condutores elétricos contra sobrecarga e curtos-circuitos, com capacidade de interrupção de 10kA. São construídos conforme a norma NBR IEC 60947-2 com corrente nominal até 125A, podem ser aplicados em instalações comerciais e indústriais de baixa tensão em corrente alternada.

Descrição Técnica:

Dados técnicos: - Em conformidade com a Norma: ABNT NBR IEC 60947-2; - Número de Polos: 3 - Curva de disparo Termomagnética: 8 a 12 x In; - Corrente Nominal (In): 70.80, 90.100 e 125 A; - Tensão de Operação Nominal (Ue): 2 e 3 Polos: 400Vca; - Tensão de Isolação Nominal (Ui): Fase-Fase- 400V / Fase-Neutro-250V; - Tensão Suportável de Impulso Nominal (Uimp): 4kV; - Capacidade limite de interrupção (Icn): 10kA; - Capacidade limite de Interrupção em Serviço (Ics): 7.5 kA; - Frequência Nominal (CA): 60Hz; - Resistência Mecânica: 8.500 manobras; - Resistência Elétrica: 1.500 manobras; - Grau de Proteção: IP20; - Temperatura de Operação: -5 a +40°C; - Temperatura Ambiente para Armazenamento: -25 a +70°C; - Torque ideal de fixação dos condutores: 3.5 N.m; - Terminais de Conexão nos bornes: 1 a 50mm²; - Tipo de Instalação: Trilho DIN 35mm; - Tipo de Disparo: Térmico e Magnético tipo fixo; - Manípulo de Desligamento Externo: Com Indicação ON-OFF; - Categoria de Utilização: A (NBR IEC 60947-2).
